Wireshark 抓包

烧录 sniffer 固件

参考 固件烧录 中的说明，烧录 JennicSniffer_JN5169_1000000.bin 固件到 OM15020-JN5169 中。

安装 Wireshark

WireShark 是一个网络抓包工具。在 WireShark 下载并安装最新版本的 Wireshark。

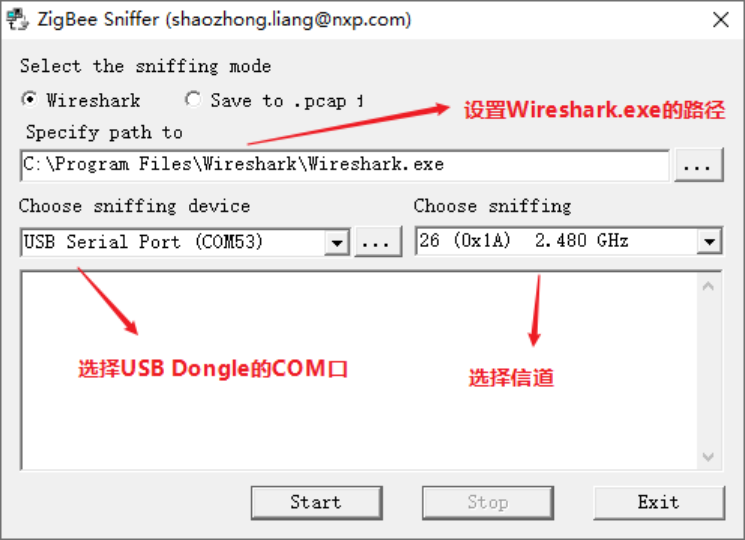

运行 ZBSniffer.exe 抓包工具

在启动抓包前，先设置 Wireshark 的安装目录， OM15020-JN5169 的串口端口号和 ZigBee 的运行信道。

点击 ZBSniffer.exe 的 Start 按钮后启动 Wireshark。 二者通过命名管道的方式交换抓包数据。 Wireshark 将会接收命名管道的数据，并解析 IEEE802.15.4 数据包。

设置Trust Center Link Key

在 Wireshark 中配置 ZigBee 默认的 Link Key ，否则无法解析加密网络内容。

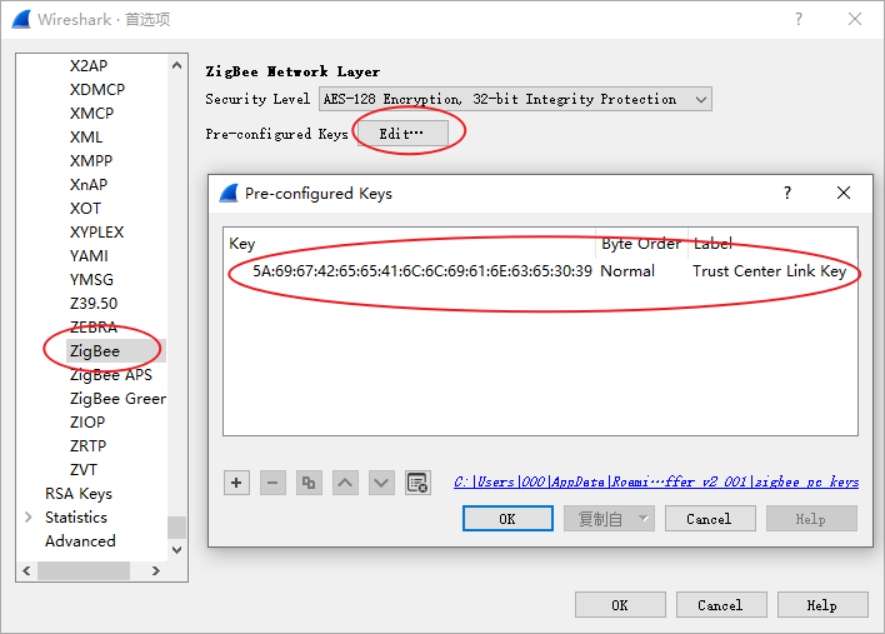

通过 Edit --> Preferences --> Protocols --> ZigBee 菜单配置16 字节的 Trust Center Link Key={5A:69:67:42:65:65:41:6C:6C:69:61:6E:63:65:30:39}

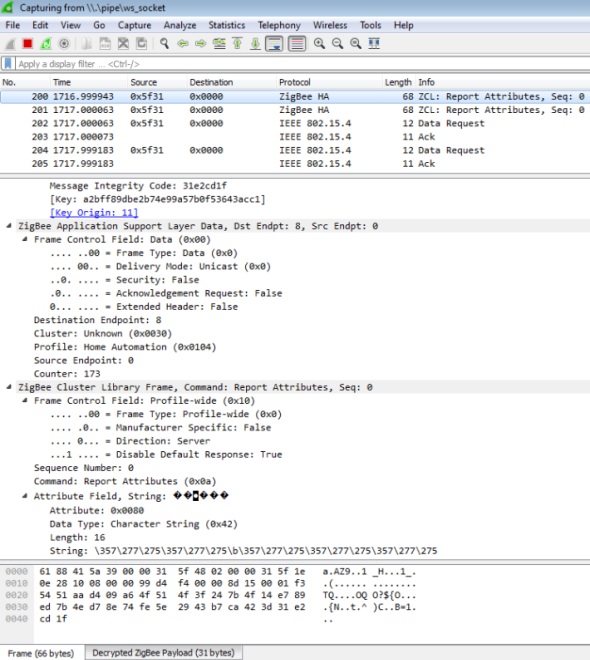

下面是通过 Wireshark 解析 ZigBee 数据包的截图，可以将 ZigBee 的各个字段进行详细解析。

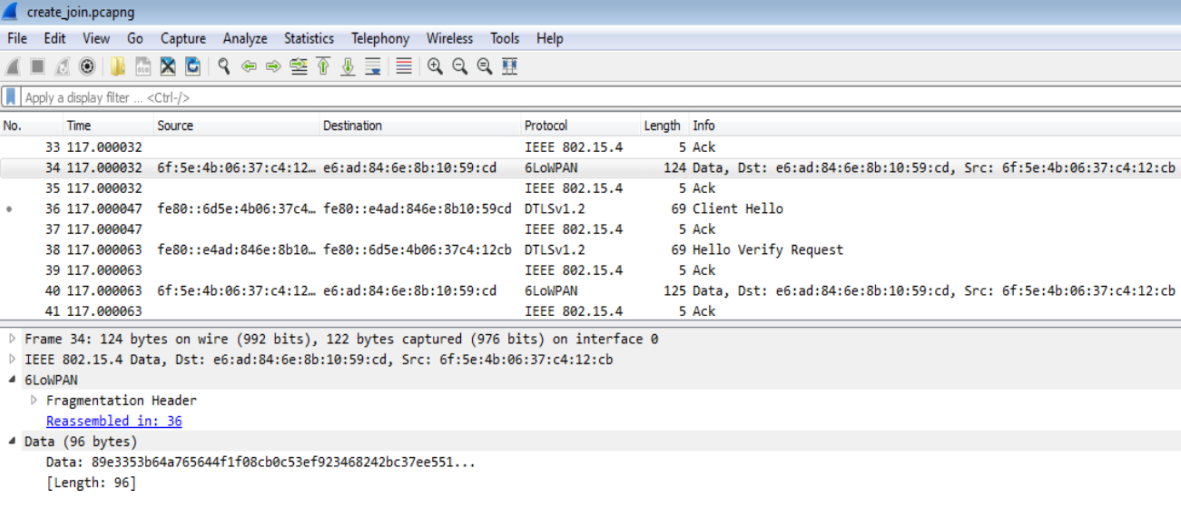

抓取分析 IEEE802.15.4/Thread 协议

由于 Thread 与 ZigBee 都是基于 IEEE802.15.4 MAC ，所以这个工具也可以通过 Wireshark 解析 Thread 协议。
