Ubiqua 抓包

烧录 sniffer 固件

参考 固件烧录 中的说明，烧录 Sniffer_jn5189_1000000baud_8N1_NoFlowControl.bin 固件到 OM15080-JN5189 中。

安装 Ubiqua

Ubiqua 是一个网络抓包工具。在 Ubiqua 下载并安装最新版本的 Ubiqua。

开始使用 Ubiqua

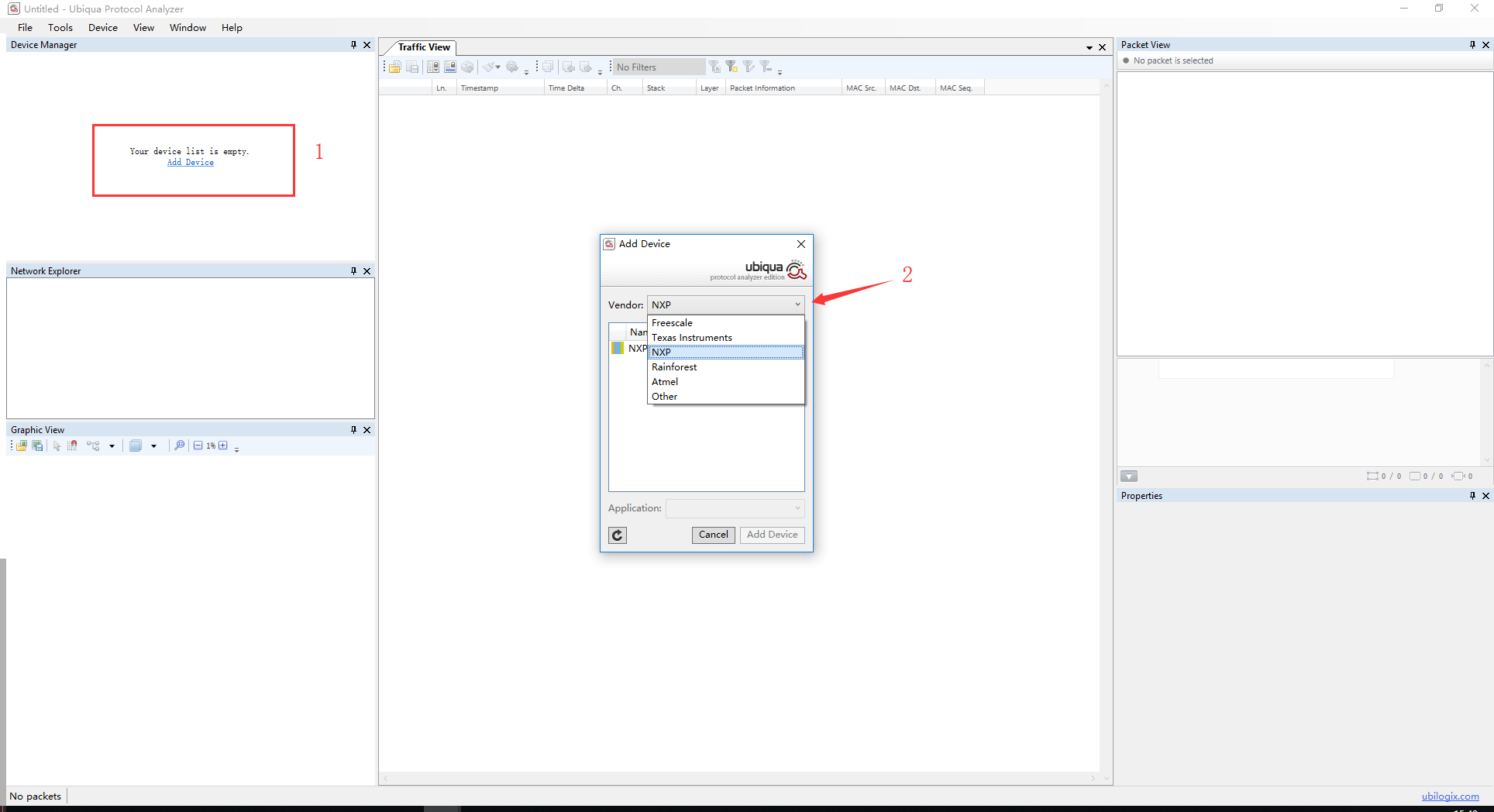

  1. 添加 OM15080-JN5189 设备

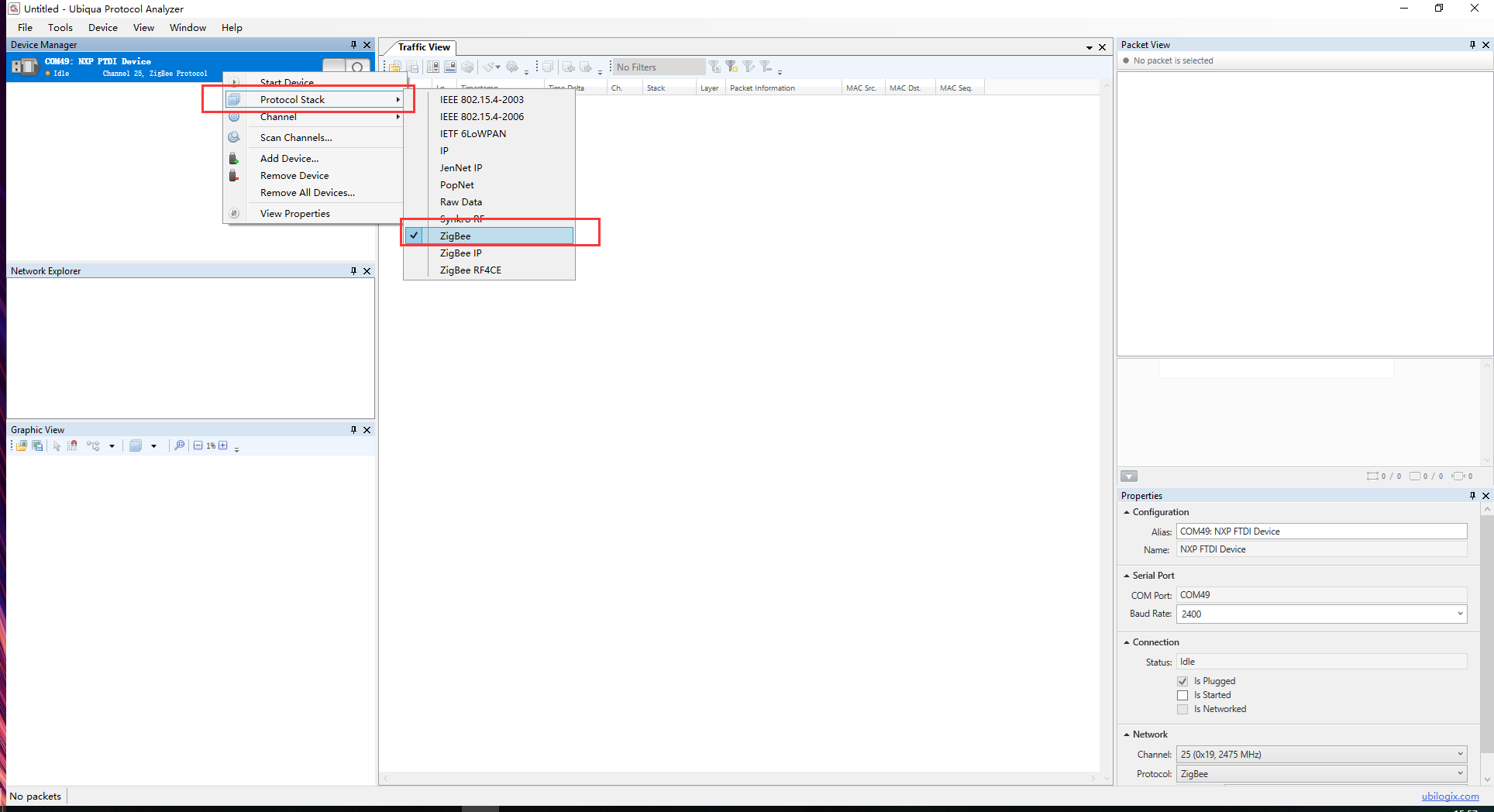

  1. 选中设备，右键选择协议栈

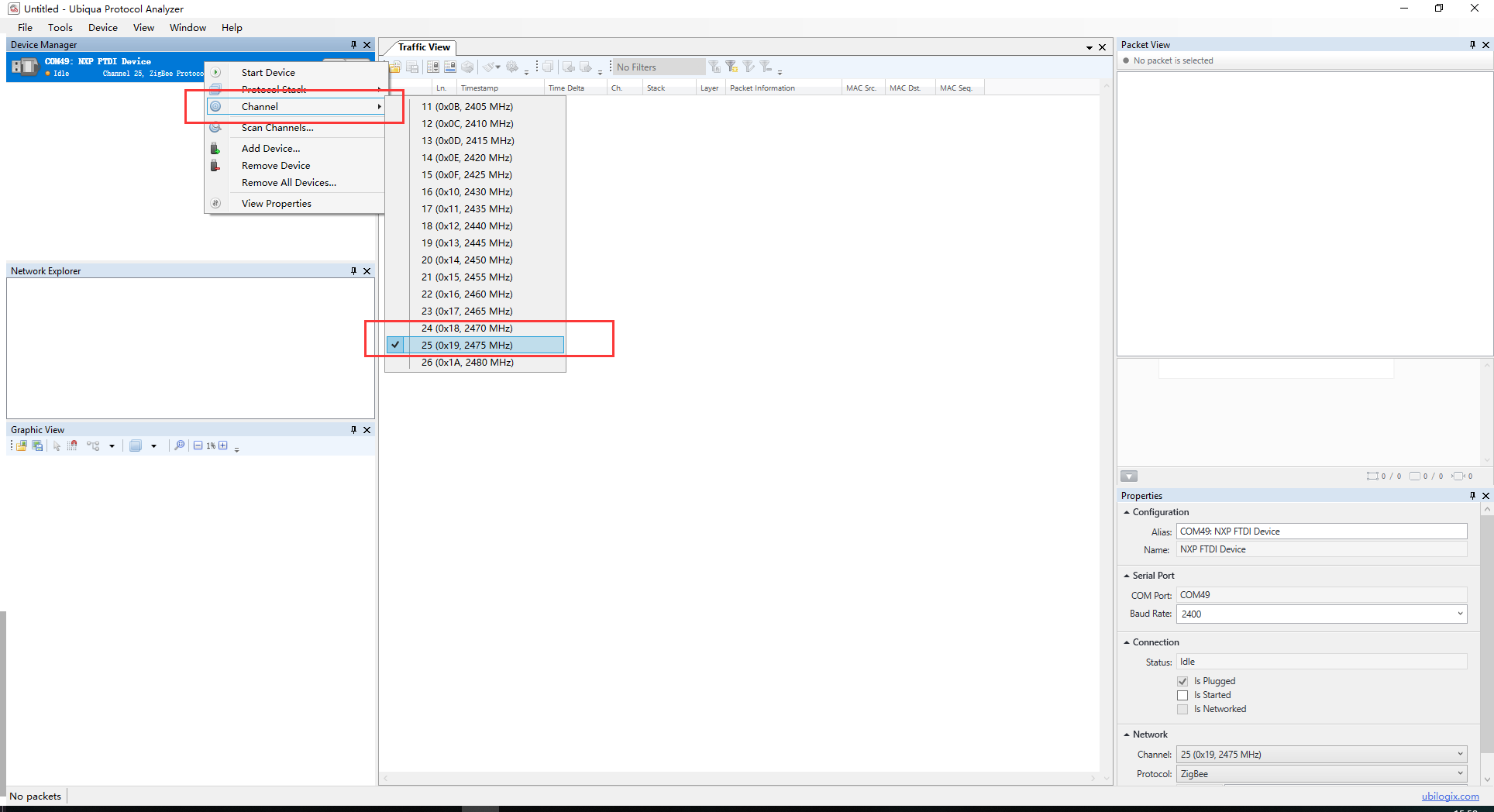

  1. 选中设备，右键选择信道

备注

信道根据网关的信道设置，才能捕获到网关所在的 ZigBee 网络数据包。

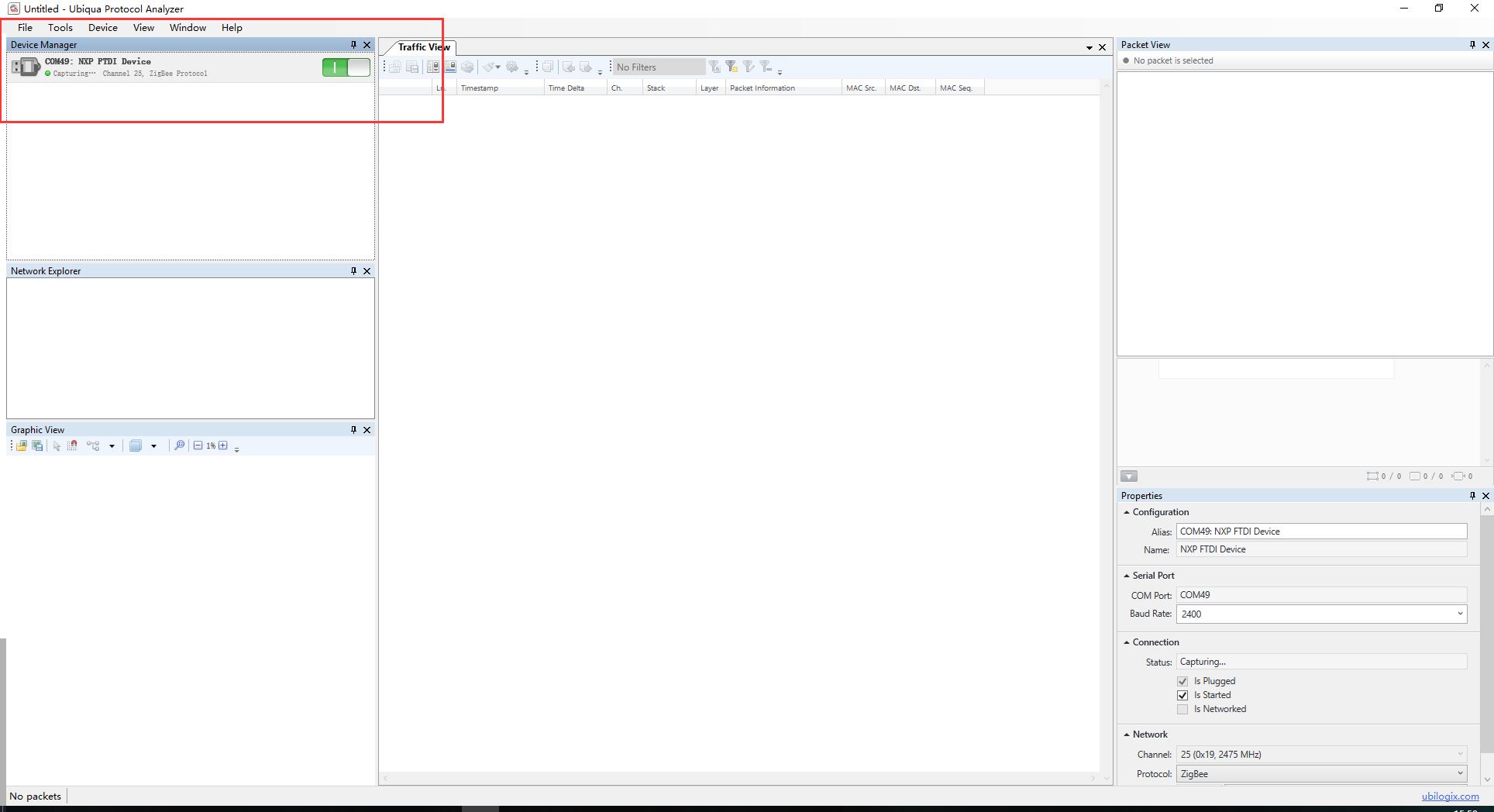

  1. 打开开关


  1. 开始抓ZigBee数据包

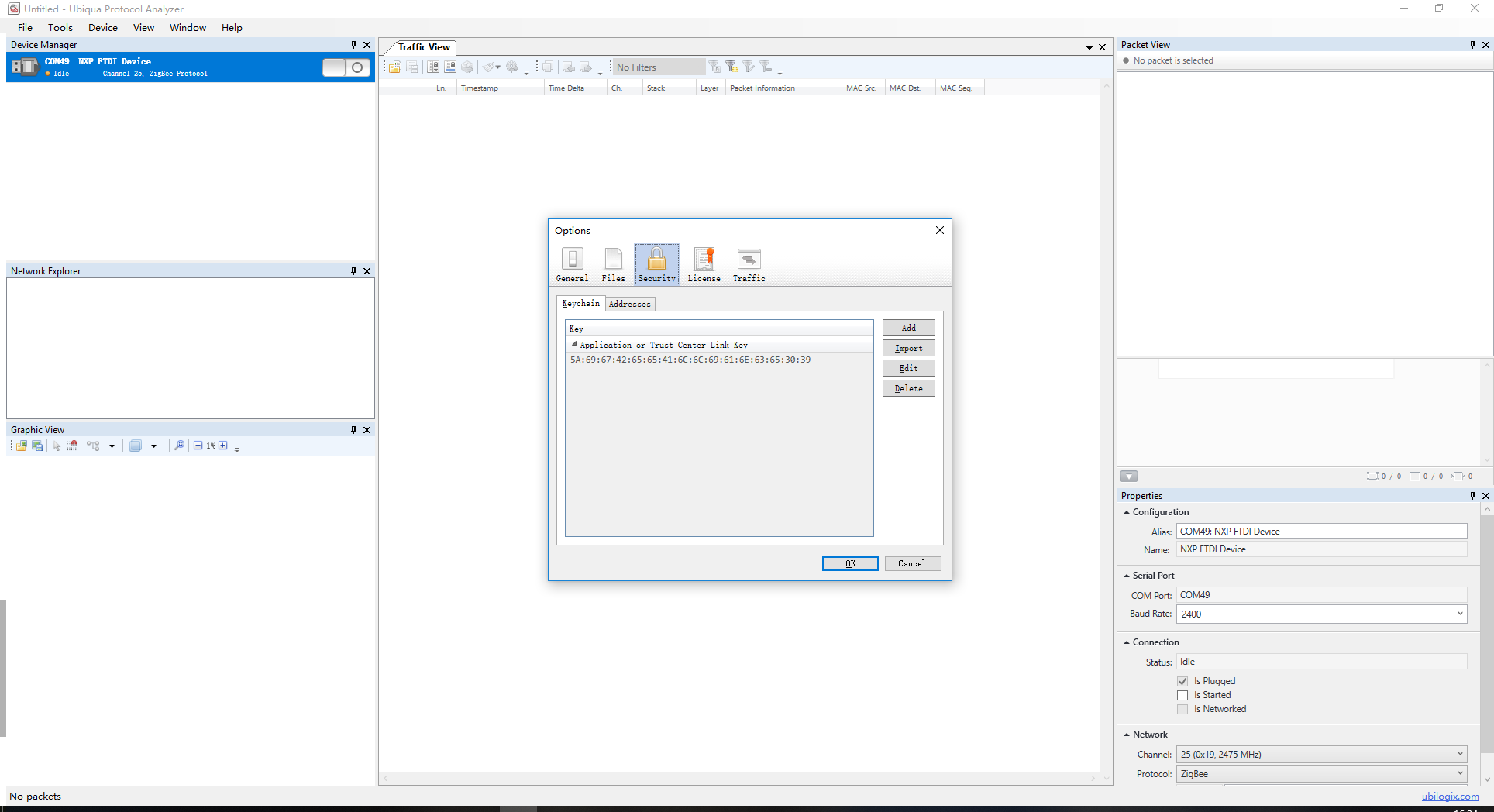

打开`Tool` -> Options... -> Security，配置 Application or Trust Center Link Key Key: 5A6967426565416C6C69616E63653039

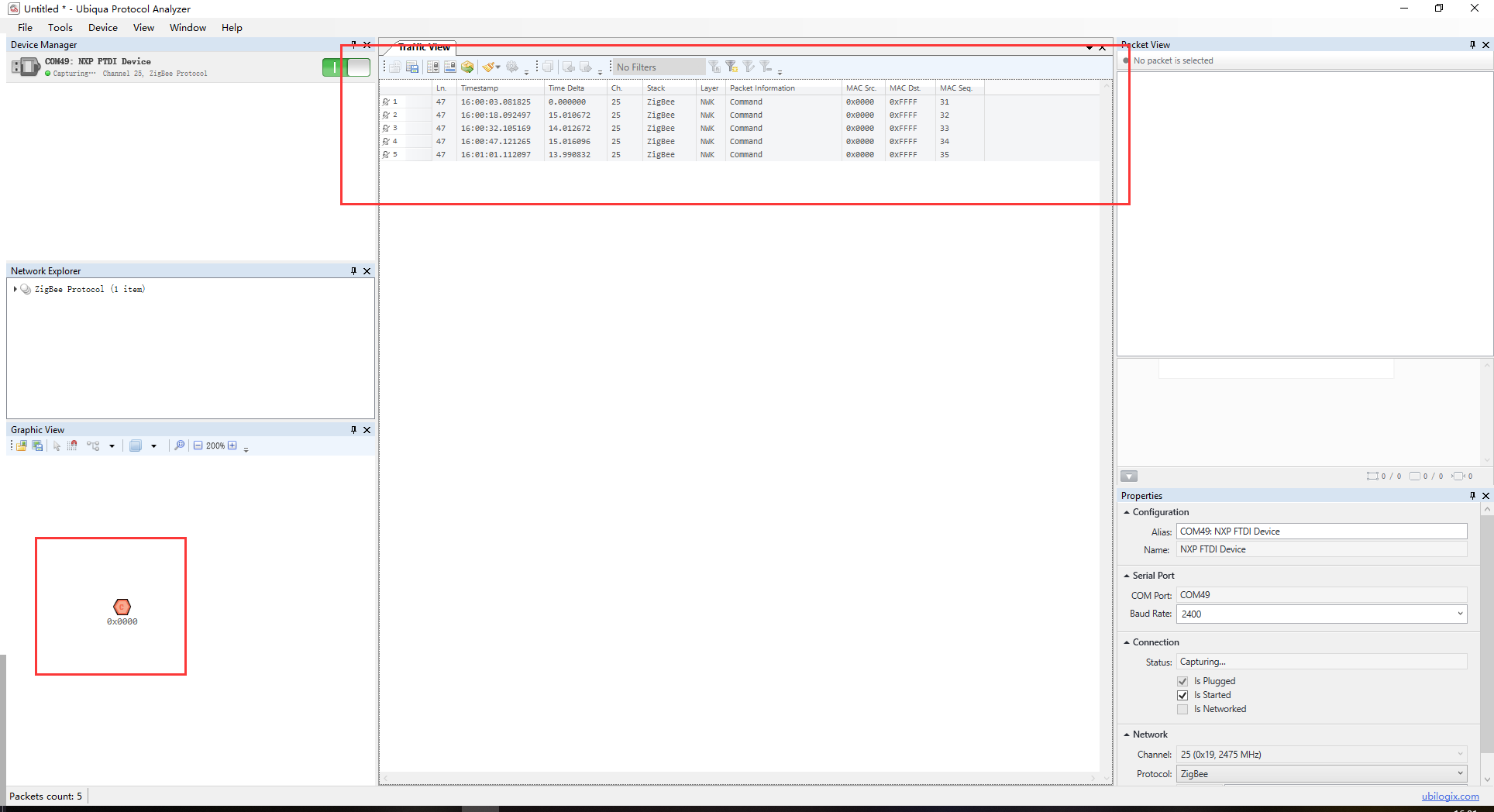

  1. 捕获到协调器节点


  1. 添加一个 ZigBee 子设备


备注

数据包显示有彩色，说明 key 是正确，才能成功解密数据包，如果数据包全为灰色黑色，说明 key 设置不对
